济南永诚:智能防盗卷帘门,让你安睡无忧!

文章来源:电动卷帘门厂家 内容作者:永诚卷帘门 发布时间:2018-11-19 07:58:15

随着许多商户门开始渐渐注重安全防盗问题,卷帘门的使用也是变得广泛起来,在消费市场的刺激下其的种类更是与日俱增,不断有新的产品面世解决这用户的实际需求,夜间的偷盗问题是令许多商户头疼的问题,传统的卷帘门虽说是一定的防盗效果但是对于取证却是无可奈可的,今天济南卷帘门厂家永诚就来带大家领略一款新产品-全自动智能防盗卷帘门。

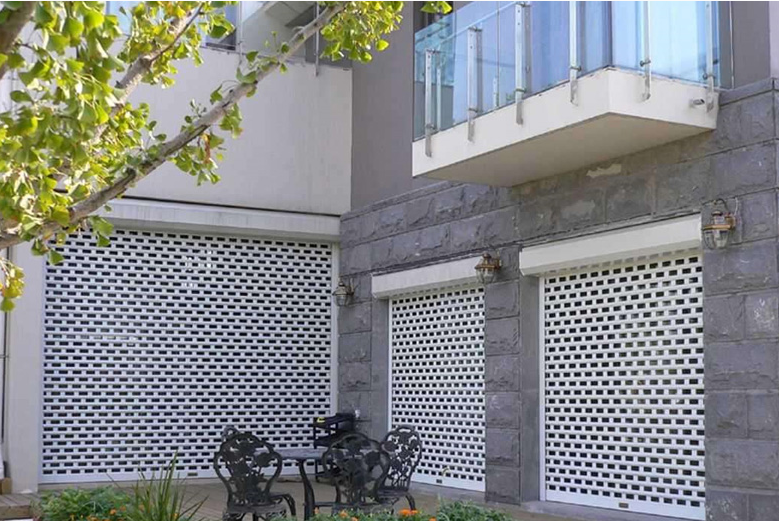

济南卷帘门,卷帘门厂家

1 总体设计

智能自启录音监控卷帘门使用PLC和基于51的GSM模块作为主控制器,结合无线遥控、传感器、摄像头等设备设计的智能门类产品。

其主要功能是:当主人回家时,使用无线遥控开关打开卷帘门,通过一些必要的传感器具有防夹人功能,使人们的生活更安全。当控制门打开时车库照明也可以设置一定的亮度打开或关闭。

若有小偷强行将门抬起,事先录好的音将播放,让小偷误以为有人在家,同时报警系统被报警中断被触发,摄像头拍照,并将照片发给SIM卡中所绑定的报警号码,然后向报警号码发送短信“报警中断已触发”。

2 硬件设计

硬件的选择对整个系统具有重要意义,要考虑其是否满足所需功能,也要从经济方面考虑,该防盗卷帘门核心处理器为三菱FX系列PLC和基于51的GPRS模块,其他包括直流电机、无线遥控开关、光电开关、磁性开关、照明灯、电源、蜂鸣器、摄像头、光敏模块等。

2.1 核心处理器的选择

核心处理器的选择至关重要,这关系着系统是否能够按照预期目标稳定运行。在选择核心处理器时,不仅要考虑控制器的性能,还要从经济的角度出发。PLC结合了许多当前较为先进的技术,它通过引用这些技术并且以结合传统的顺序控制器为基础,从而取代了继电器、执行逻辑、计时、技术等顺序控制功能。PLC通过建立灵活的控制系统,每种类型的生产过程都用模拟或数字输出/输入控制技术来实现。

2.2 直流电机的选择

在此防盗卷帘门中使用了电机的设计,电机作用是拉动卷帘门,在这个过程中我们不需要旋转电动机太快,但其转矩应该足够大,考虑到电机噪声尽可能小。不仅要考虑电机是否满足所需的功能,还要从经济角度考虑,所以选择了信达电机XD-37GB520。

2.3 光电开关的选择

光电开关的作用是当卷帘门正在下降时,有人出现在门下面时,卷帘门会停下,以免对人造成伤害,此光电开关为对射型光电开关,由投光器和受光器组成,当投光器投射出的光线被物体挡住时,受光器无法接受到信号,则此时开关断开,下降的门会停止。型号为E3F-5DN1(PNP型),对射型。

2.4 磁性开关的选择

磁性开关的作用是当盗窃者通过非法行动撬门使磁性开关分开,这时录好的音频和摄像头便会启动,音频会播放、摄像头会拍照。为满足以上功能选择了弱电(常闭型),具体型号为Nyton NT-2551/B。

2.5 光敏继电器模块的选择

光敏继电器模块的主要作用是当主人回家准备开门时,如果外面特别黑的话光敏继电器便会开,使外面的灯亮起来。光敏继电器的原理是由于内部有一个光敏电阻,当光的强度变化时其电阻也会变化,从而引起电路电流的变化,接着引起光敏继电器两端的电压的变化,会触发光敏继电器模块的开与关,为满足以上功能,所以选择了LCRM01型1路光敏继电器模块。

2.6 GSM模块

G S M模块以5 1单片机微处理器为核心(型号:STC12LE5A60S2),内嵌TCP/IP协议和彩信协议,支持数据透明传输,可方便的发送图片彩信。实现彩信报警,远程控制等功能。

STC12LE5A60S2单片机是STC生产的单时钟/机器周期(1T)的单片机,是低功耗,高速,强抗干扰的新一代8051单片机,指令代码完全兼容传统8051,但速度快8~12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250 k/s,即25万次/s),针对电机控制等强干扰场合,非常合适。

磁性接近开关接入中断输入,当磁性开关分开时,中断端口被短接,系统会自动拍照,并通过彩信将照片发给那些已经绑定的号码,然后向这些绑定的号码发送短信提醒:报警中断已触发;另外,即使中断口没有短接触发,绑定的号码随时可以拨打GSM模块上的号码,收到来电后,自动挂断,然后拍照,并用彩信的方式回传现场照片。

3 软件编程

此防盗程序运行逻辑为:当自己家里人通过无线遥控器进行开门时,为防止盗贼入室抢劫的录音不会开启,电机正转,门开启,同时室内的灯自启,若室外为黑暗状态室外灯也会亮起,当门上升到一定程度上限位开关会使门停止上升,通过无线遥控器关门时,如果门下有人或物体门会停止下降,没有人或物体则门正常下落,当门下落到合适位置下限位开关会使门停止下落,当下限位开关拉紧(门闭合)大于15s时室内外灯关闭。如果不是自己家人通过无线遥控进行开门而是盗窃者通过非法手段进行撬门时,此时磁性开关会分开,同时录音会播放、摄像头进行拍照、GSM模块会发送短信提示主人家里有外人进入。以上为以核心控制器为主导的自动运行的程序,防盗程序还设计了手动开启、关闭卷帘门以及手动开启、关闭室内外灯的功能。

济南卷帘门,卷帘门厂家

4 结语

该新型卷帘门产品,通过进行智能设计解决了传统卷帘门防盗效果差,取证困难的问题,在未来希望可以这款可以更好的走入我们的生活为我们的财产安全带来保障!
